换热器设计

传热系数K值，是指在稳定传热条件下，围护结构两侧空气温差为1度（K或℃），单位时间通过单位面积传递的热量，单位是瓦/（平方米·度）（W/㎡·K，此处K可用℃代替），反映了传热过程的强弱。

为方便查阅，本文按照以下顺序进行整理：

1.管壳式冷却器

2.管壳式换热器

3.管壳式加热器

4.管壳式蒸发器

5.管壳式冷凝器

6.蛇管式冷却器

7.蛇管式蒸发器

8.蛇管式加热器

9.蛇管式换热器

10.蛇管式冷凝器

11.套管式冷却器

12.套管式加热器

13.套管式换热器

14.套管式冷凝器

15.空冷式冷却器

16.空冷式冷凝器

17.螺旋板式换热器

18.喷淋式冷凝器

19.喷淋式冷却器

20.板式换热器

21.其他换热器

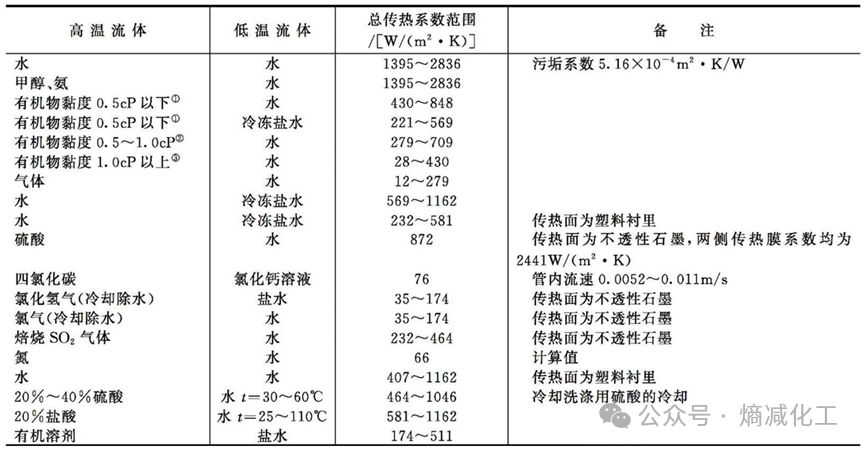

1.管壳式冷却器

①为苯、甲苯、丙酮、乙醇、丁酮、汽油、轻煤油、石脑油等有机物。

②为煤油、热柴油、热吸收油、原油馏分等有机物。

③为冷柴油、燃料油、原油、焦油、沥青等有机物。

注：1cP=1×10^-3Pa·s。

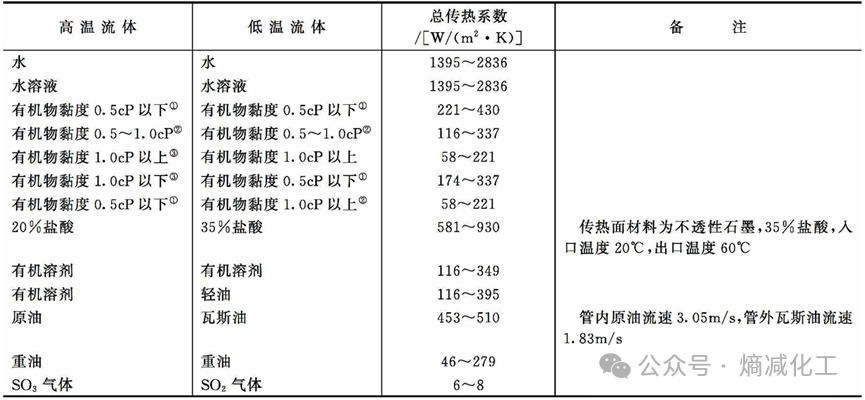

2.管壳式换热器

①为苯、甲苯、丙酮、乙醇、丁酮、汽油、轻煤油、石脑油等有机物。

②为煤油、热柴油、热吸收油、原油馏分等有机物。

③为冷柴油、燃料油、原油、焦油、沥青等有机物。

注：1cP=1×10^-3Pa·s。

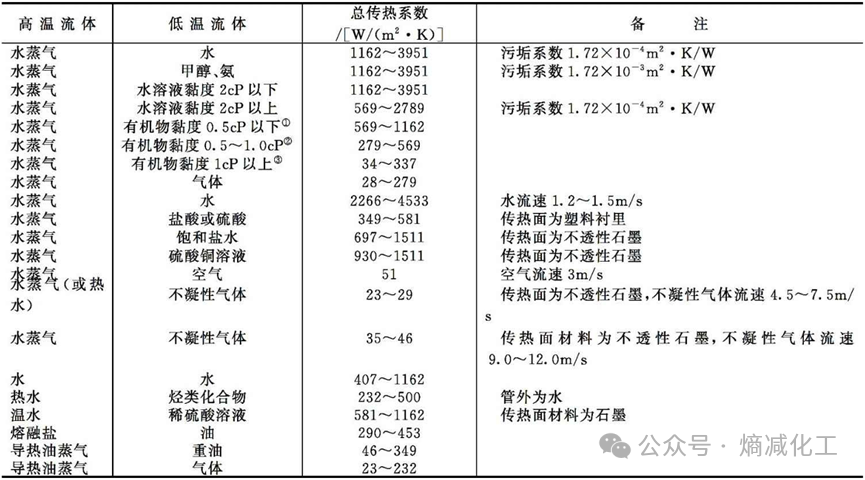

3.管壳式加热器

①为苯、甲苯、丙酮、乙醇、丁酮、汽油、轻煤油、石脑油等有机物。

②为煤油、热柴油、热吸收油、原油馏分等有机物。

③为冷柴油、燃料油、原油、焦油、沥青等有机物。

注：1cP=1×10^-3Pa·s。

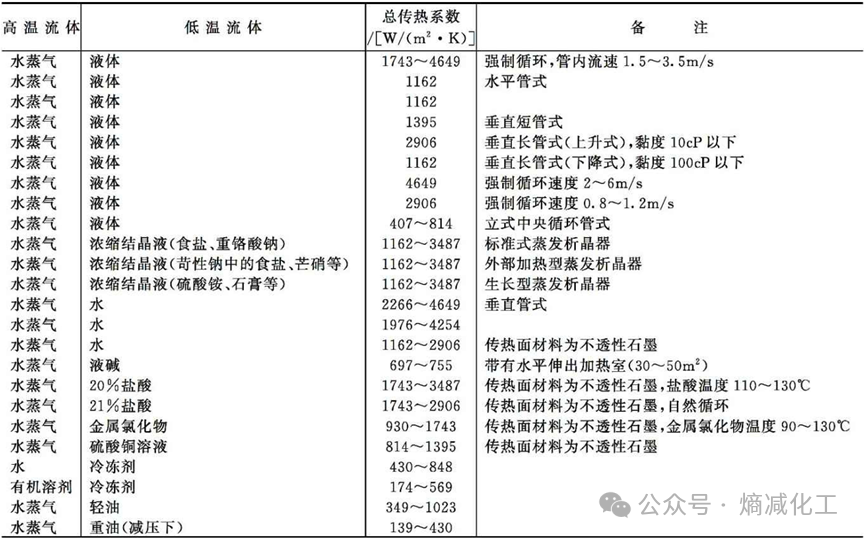

4.管壳式蒸发器

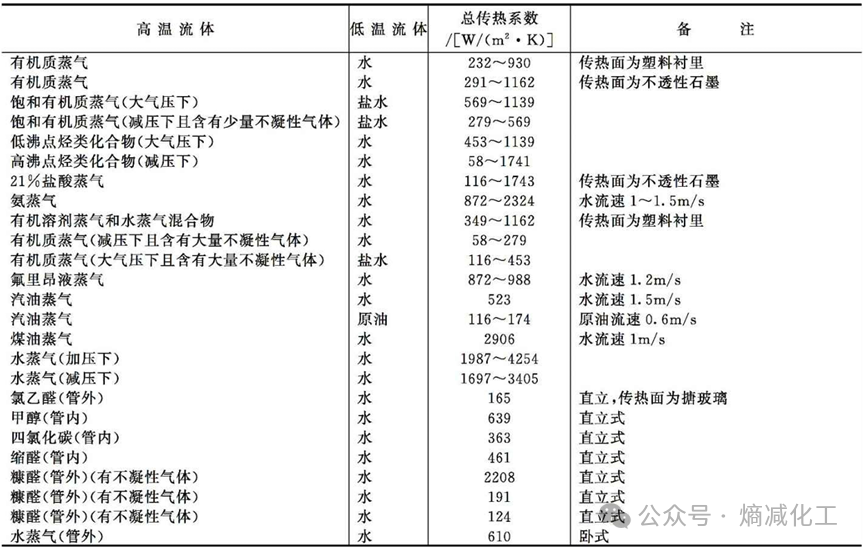

5.管壳式冷凝器

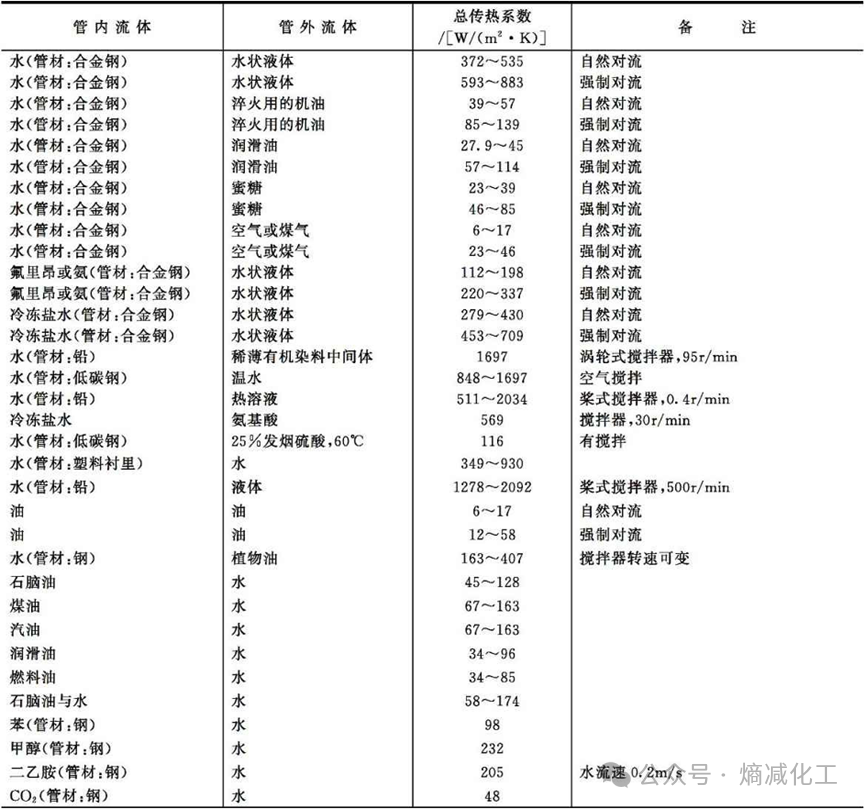

6.蛇管式冷却器

7.蛇管式蒸发器

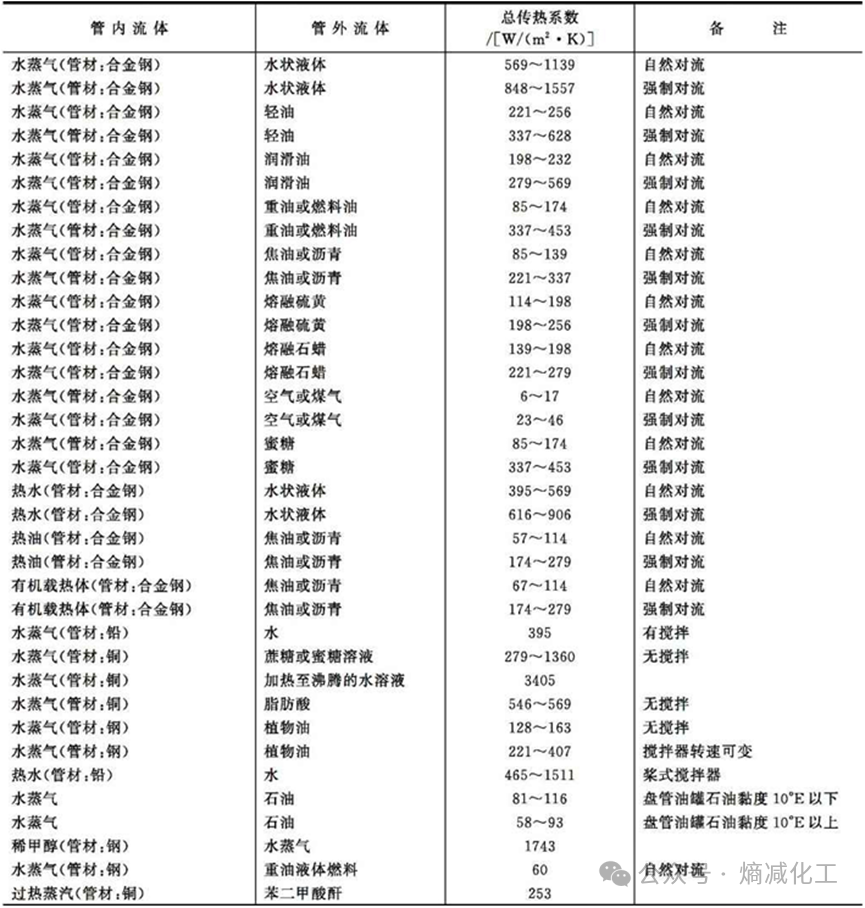

8.蛇管式加热器

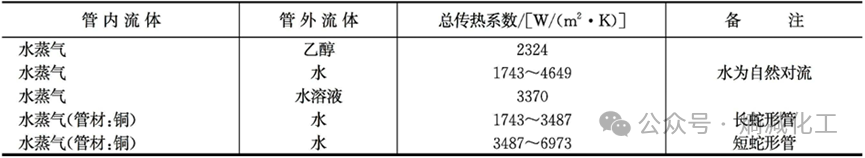

9.蛇管式换热器

10.蛇管式冷凝器

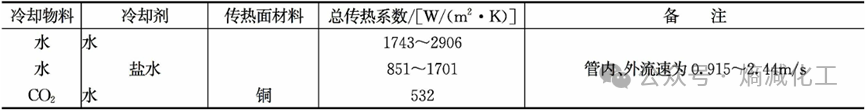

11.套管式冷却器

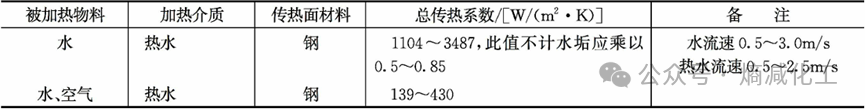

12.套管式加热器

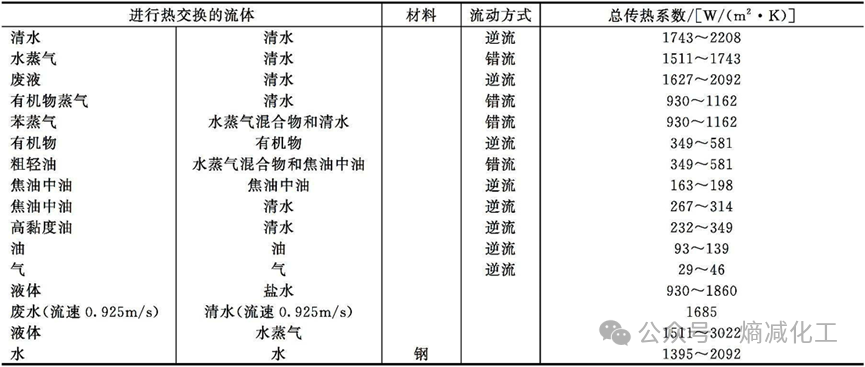

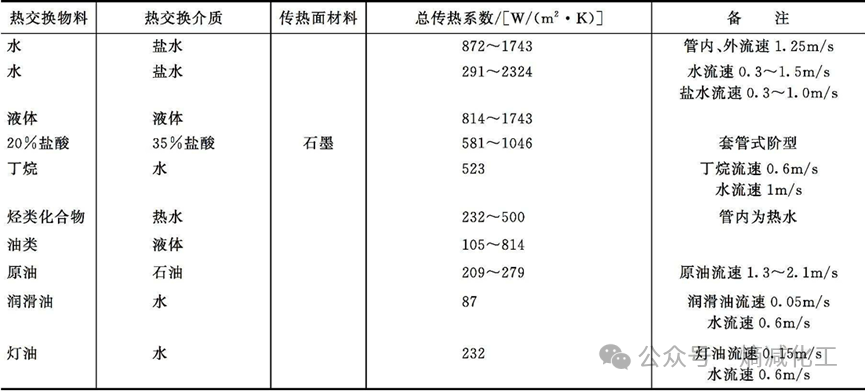

13.套管式换热器

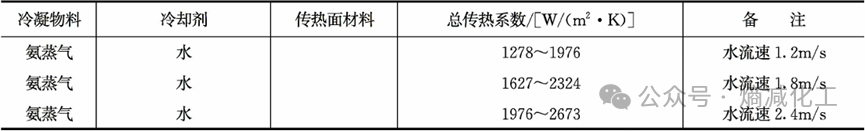

14.套管式冷凝器

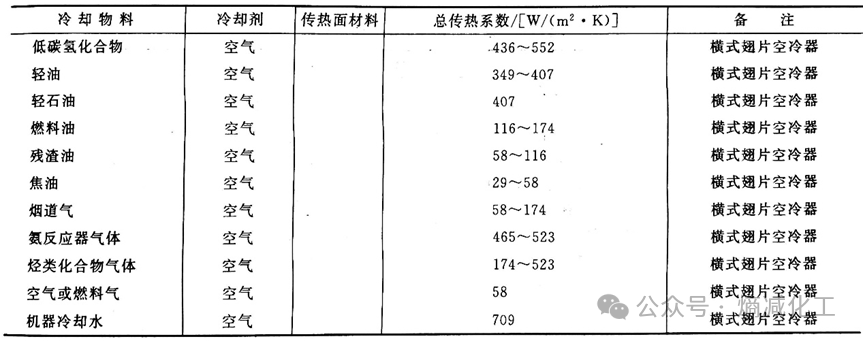

15.空冷式冷却器

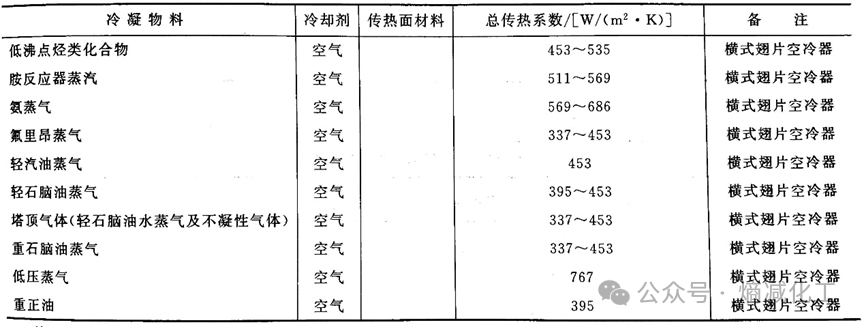

16.空冷式冷凝器

17.螺旋板式换热器

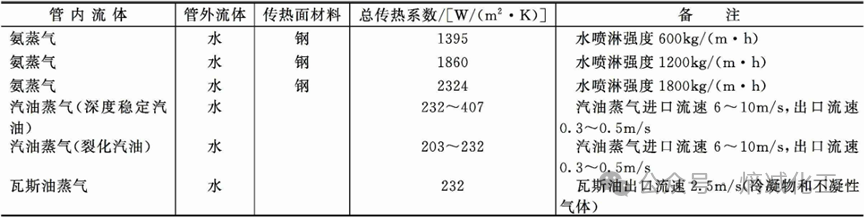

18.喷淋式冷凝器

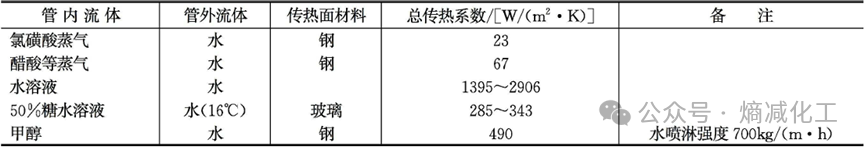

19.喷淋式冷却器

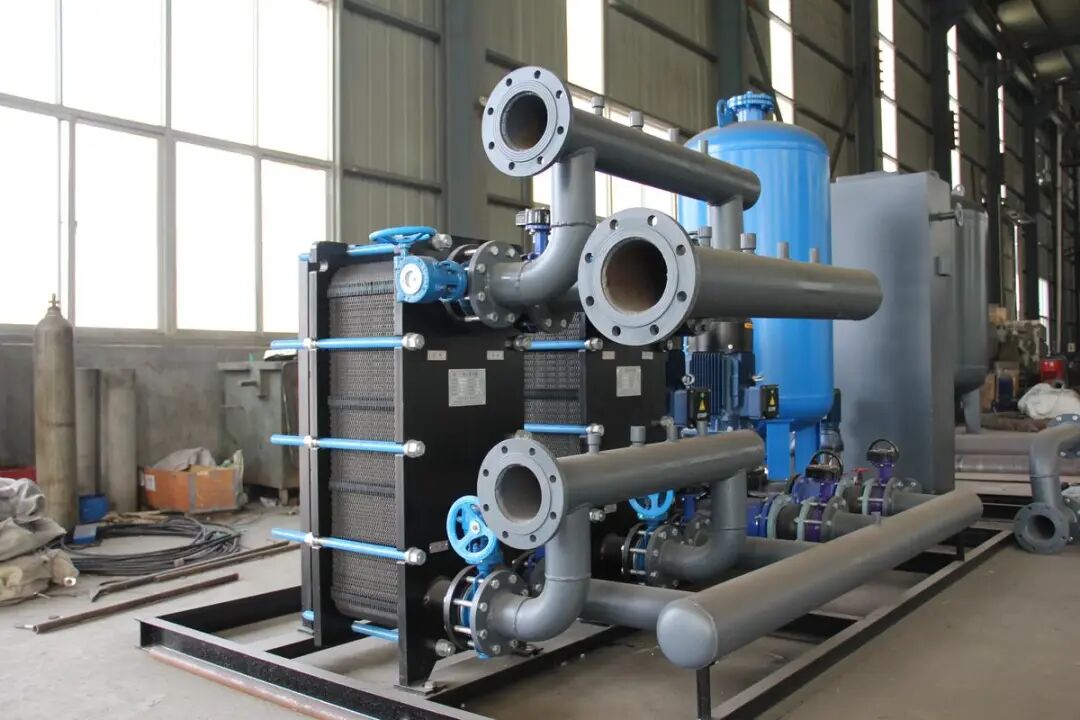

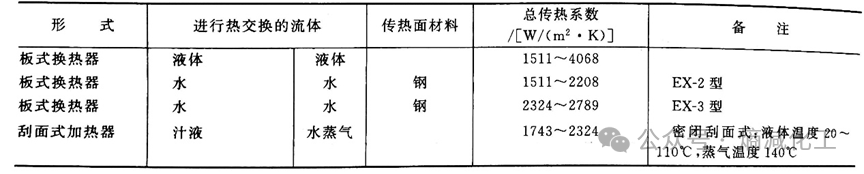

20.板式换热器

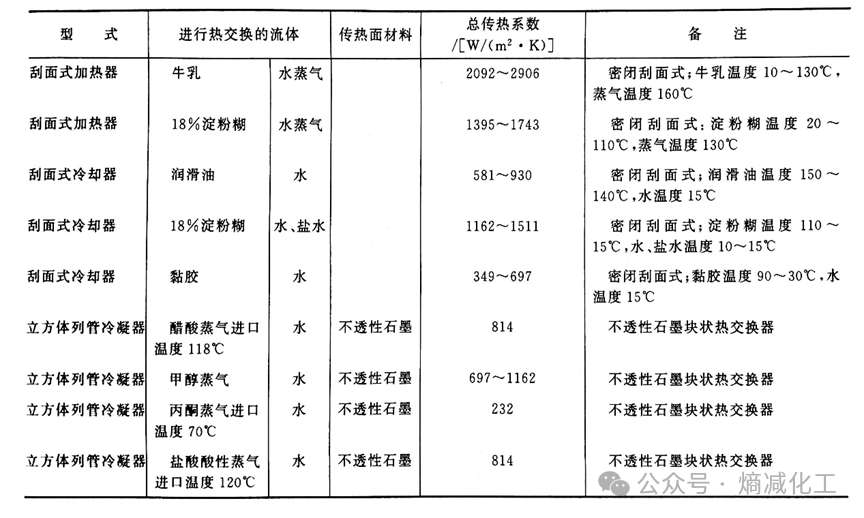

21.其他换热器

来源：熵减化工
