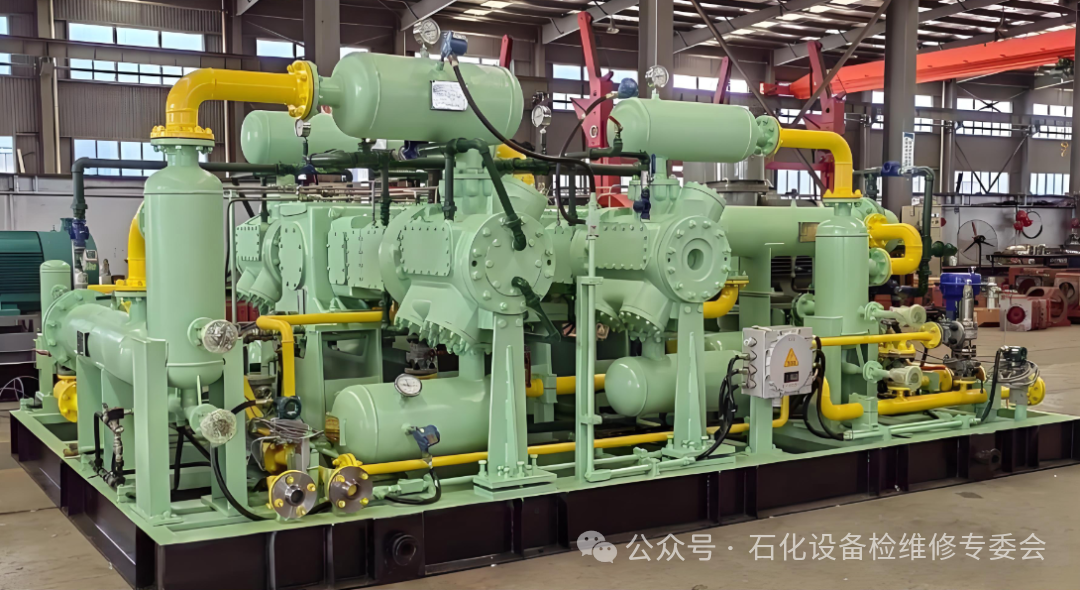

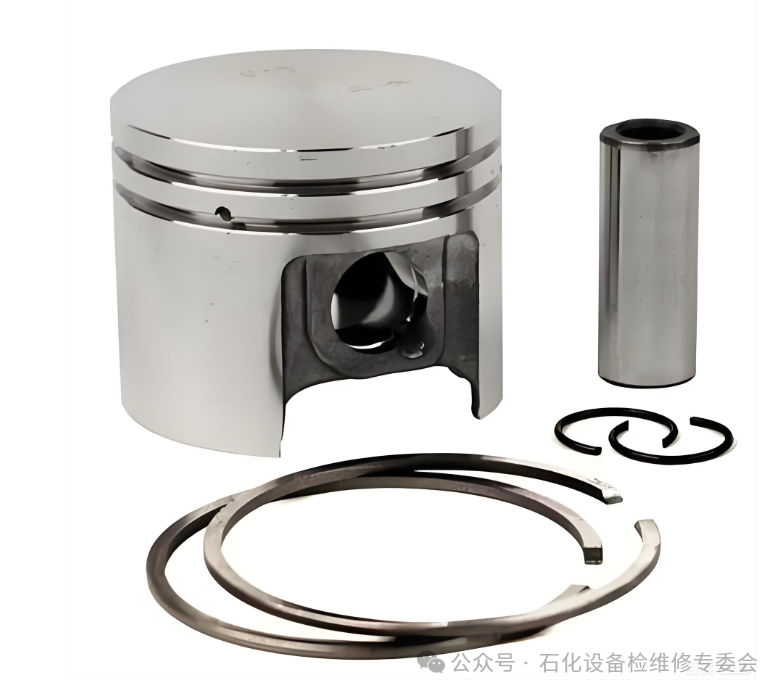

1.活塞环和支撑环的作用：

活塞环用以密封气缸内的高压气体，防止其从活塞和气缸之间的间隙中泄漏。 支撑环对活塞起到支撑和导向作用。严格的地说，对于水平布置的气缸而言，支撑环支撑活塞和一半活塞杆的重量另一半活塞杆的重量由十字头支撑。除直立式迷宫活塞以外的压缩机，都必须有支撑环。

2.设计活塞环和支撑环时需要考虑的因素：

(1)进排气压力；

(2)进排气温度；

(3)缸径及缸套材料；

(4)缸套可能达到的表面质量；

(5)缸套表面热处理及镀层情况；

(6)活塞材质、重量；

(7)活塞外径及槽宽、深；

(8)活塞杆重量；

(9)压缩机转速、行程；

(10)气体成分、排气量；

(11)气缸有油或无油润滑；

(12)气缸冷却方式；

(13)气缸布置形式。

3.非金属支撑环的设计应注意因素 ：

(1)在无油润滑结构中，非金属支撑环所承受的比压不得大于0.035MPa。该值是用整个活塞组件的重量加上活塞杆一半的重量，再除以所有支撑环120°的投影面积而得到的。

(2)在有油润滑结构中，根据相同准则，支撑环所承受的比压不得大于0.07MPa。

4.活塞环和支撑环安装要求：

(1)活塞环和支撑环安装时，应核对轴向间隙。

(2)应小心避免用力过度造成折断。

(3)应事先仔细清理气缸内的杂质、粉尘。

(4)多个活塞环安装时，各环的切口必须相互错开。

(5)两瓣或多瓣结构的活塞环安装时，应一组一组安装，并注意每组环各瓣的组合顺序,“1”对“1”或“.”对“.”。

(6)整环结构的支承环安装应采用加热的方法，必须准备专用的过渡筒、助推环和橡胶锤，2~3人配合操作，以防止折断或安装不到位。安装后环与活塞槽底径之间应无松动。

5.活塞杆填料环的作用：

活塞杆填料环主要用来密封气缸座与活塞杆之间的间隙，阻止气体沿活塞杆方向泄漏。

6.活塞的对中及活塞杆的径向跳动的影响：

活塞的对中不好或活塞杆的径向跳动值过大会造成活塞环和填料环的偏磨，使泄漏量增大，缩短使用寿命。

 7.设计活塞杆填料环需要考虑的因素：

(1)进排气压力；

(2)进排气温度；

(3)活塞杆直径；

(4)活塞杆材质及表面粗糙度；

(5)活塞杆表面热处理及镀层情况；

(6)压缩机转速、行程；

(7)气体成分、排气量；

(8)气缸有油、无油润滑；

(9)填料盒结构及形式。

8.活塞杆填料环安装要求：

(1)活塞杆填料环多为三瓣结构(也有六瓣等其他形式)，在制造过程中是由一整块切割而成的，切割前做有标记，配对时，应“1”对“1”,“2”对“2”或“”对“.”。

(2)单作用环组由一个径向切口环和一个切向切口环组成，装入填料盒时应注意，径向切口环必须朝向高压侧。

(3)填料环有标记的一侧应朝向高压侧。

(4)带阻流环的单作用环组，应区分高压侧的径向切口环和低压侧的阻流环。

9.活塞杆填料环的“三个间隙” ：

(1)轴向间隙:保证填料环在环槽中能自由浮动，否则将无法正常工作。

(2)径向间隙:防止由于活塞杆的下沉使填料环受压避免变形或损坏。

(3)切口间隙:用于补偿填料环的磨损。
