设备及管道表面色

配管设计

设备和管道的表面色（包括标识）的作用是在工业生产中容易识别设备位号、管道的管线号、管道物料、管道中物料的流向等管道的运行特性，便于操作人员操作、检查、维修生产装置，确保生产装置的安全运行。

设备和管道表面色是指在设备和管道等设施的外表面涂刷的颜色。

设备和管道标志 (又称标识）是指在设备和管道外表面局部范围涂刷或采用挂牌形式的关于设备位号、管线号、介质名称或代号、流向箭头等信息的标识。

刷漆要求及规定

①采用有色金属、不锈钢、陶瓷、塑料 (含玻璃钢)、铝合金板、石棉、水泥等材料制成的管道或表面已采用搪瓷、镀锌处理的管道宜保持制造厂出厂色或材料本色，不应再刷表面色，但应刷标志。

②刷变色漆的设备及管道表面严禁再刷表面色，但可刷标志，且标志不得妨碍对变色漆的观察。

③厚型防火涂料外表面不宜刷表面色，如因防腐等需要进行涂装时，应与钢结构表面色一致。

④有隔热层的设备及管道以金属外保护层颜色(一般为铝色)为表面色，不再刷其他颜色，但应有标志。

⑤在外径或保护层外径小于等于50mm的管道上刷标志有困难时，可采用标志牌 (矩形，尺寸为250mm×100mm，指向尖角为90°)，标志牌上应标明流体名称，并用标志牌的尖端指示流体流向。

⑥当表面色有两种或两种以上可供选择时，原则上同一单位内所有装置的管道和设施表面色应一致。

⑦消防设备、消防管道的表面色和标志应符合GB 13495的有关规定。

⑧烟囱的飞行障碍警示标志设置应符合GB 50051的有关规定。

⑨塔、火炬筒等高耸设备及结构的飞行障碍警示标志设置，应符合航空管理部门的要求。

⑩防护罩等安全装置的安全色和安全标志设置应符合GB 2894-2025的有关规定。

⑪标志字体应为印刷体，位置和尺寸应符合本标准相关条款的规定。

⑫石油化工企业中自备电厂设备和管道的表面色可按DL/T5072规定执行。

⑬漆膜颜色应符合GB/T3181的有关规定。

⑭如业主有指定面漆颜色，跟业主确定后按最终确定面漆颜色执行。

标志标识方法

1.设备标志的标识方法

①标志应以设备位号或名称表示。

②消防设备标志应以消防设备名称表示，并应符合GB13495的有关规定。

③标志应刷在设备朝向操作通道一侧的醒目部位。小型设备或形状复杂、平整表面较小的设备可采用挂牌形式或涂刷在基础上。

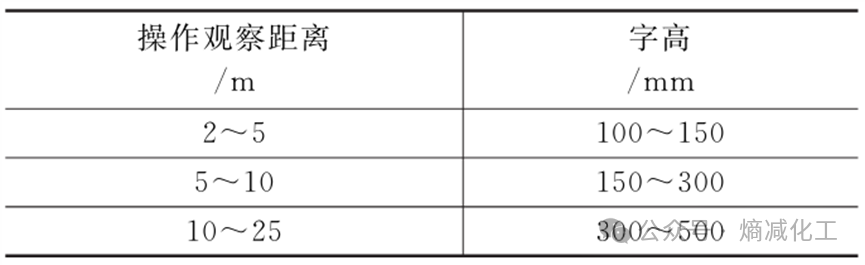

④装置内设备的标志字体高度宜符合下表的规定，机械类设备采用标志牌时，标志字体高度宜为100~150mm。

⑤大型立式储罐的标志字体高度宜为罐高的1/20~1/10，其底边宜位于罐顶以下1/3~1/2罐高处。

⑥塔、烟囱等特殊形体设备的字体大小可根据设备调整。

2. 管道标志的标识方法

① 管道标志色宜采用局部色带表示，色带宽度宜比文字内容两端各增加20~30cm。管道标志的设置应符合下列规定：

a.管道穿过楼板、墙等视线隔离物的两侧；

b.管道进、出装置处；

c.装置内管道直管段的色带间隔不宜超过20m，系统管廊上管道的色带间隔不宜超过50m。

② 当标志色与表面色相同时，可直接标注文字。

③ 介质名称可为介质化学名、商品名或惯用名、通用的英文缩写、化学分子式。立管文字采用中文时，文字应从上至下排列；采用英文单词或分子式时，字母宜从右侧方向看为正；采用缩写词或构成单词的字母较少时，字母可从上至下排列。

④ 箭头应位于介质名称的下游。若介质双向流动时，应采用双向箭头；箭头颜色应与文字相同。

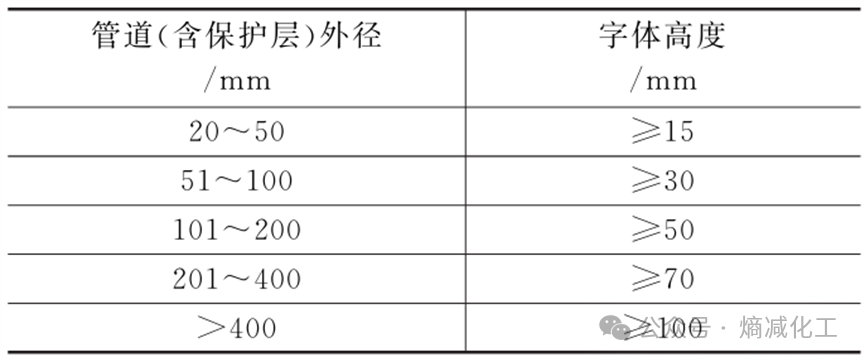

⑤ 字体高度应符合下表的规定，字宽可为字体高度的0.6~1倍。

⑥ 管道外径或含绝热材料及保护层的外径小于或等于50mm，且刷标志色有困难时，可采用悬挂标志牌的方式。标志牌的短边尺寸宜为标志字体的1.5~2倍，且不应小于75mm；长边尺寸应比标志内容长。标志牌应采用金属材料，并用镀锌铁丝或不锈钢丝悬挂。

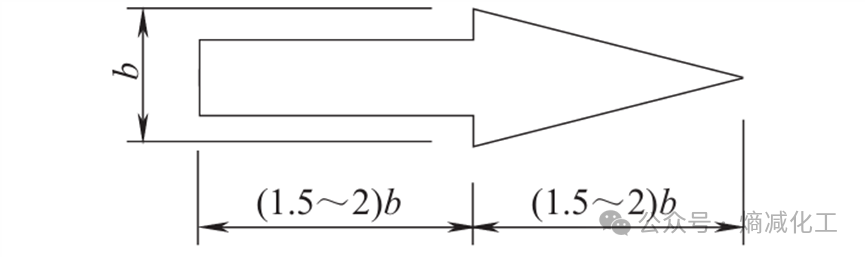

⑦箭头宽度宜与字体高度相当，箭头长度宜为箭头宽度b的1.5~2倍，箭体的宽度宜为箭头宽度的0.5倍，箭体长度宜与箭头长度相当。箭头示意如下图所示。

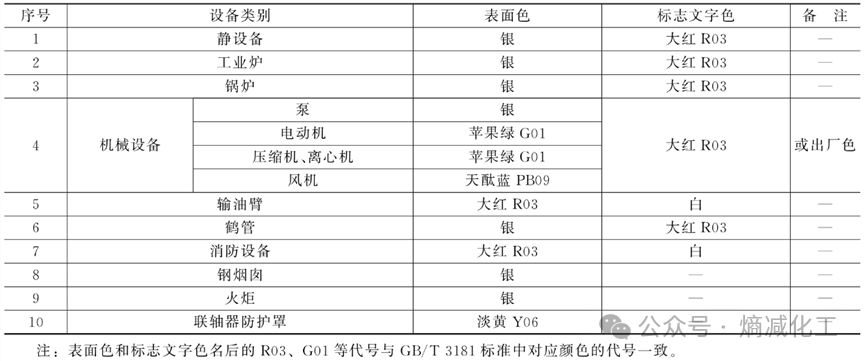

设备的表面色和标志文字色

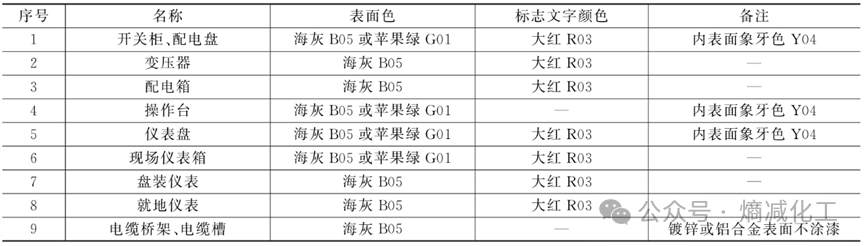

电气、仪表设备的表面色和标志文字色

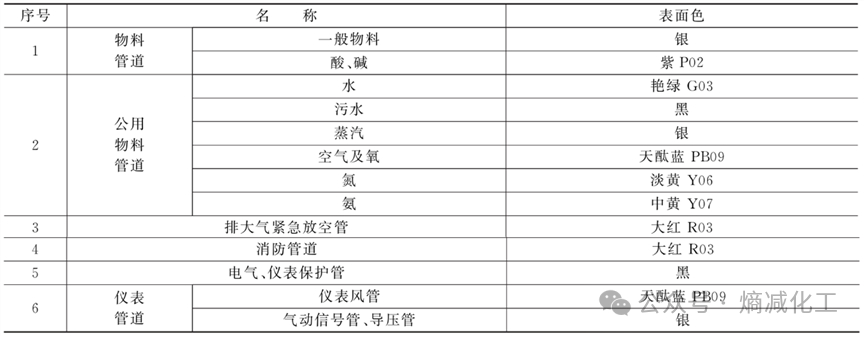

管道表面色

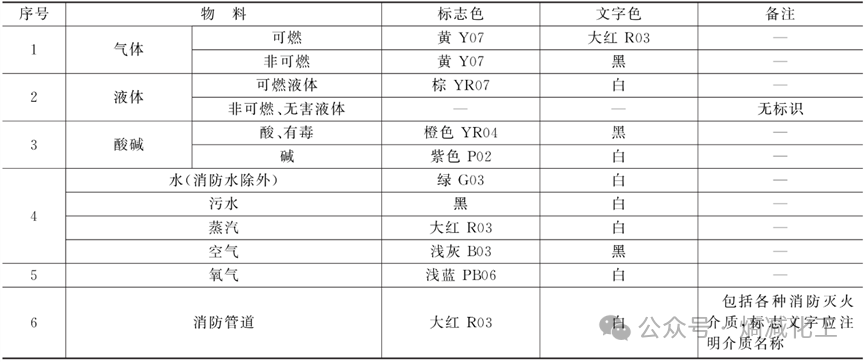

管道标志

应包括介质流向、标志色、文字色及文字。标志色和文字色应反映输送物料的特性，并应符合下表的规定；标志文字应注明介质名称。

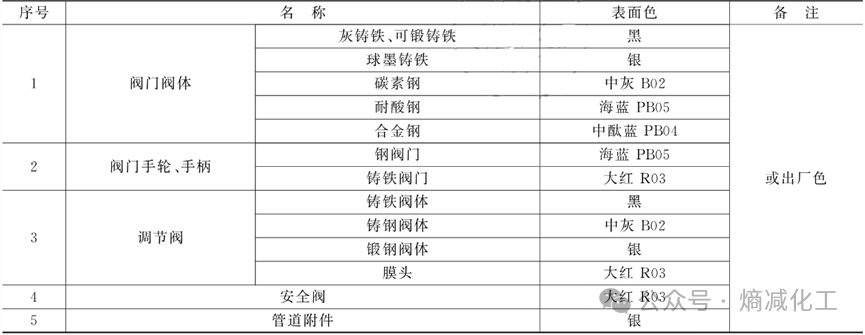

阀门和管道附件的表面色
