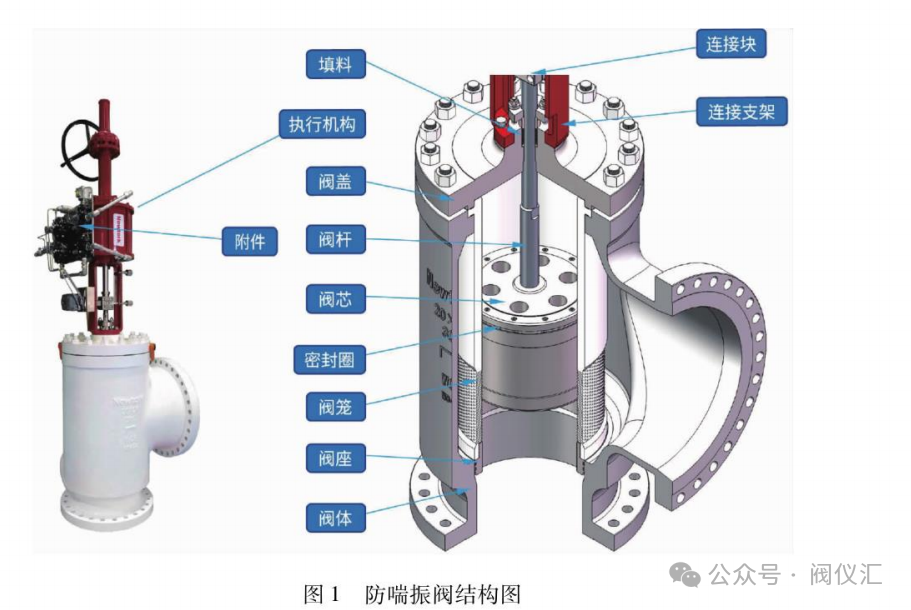

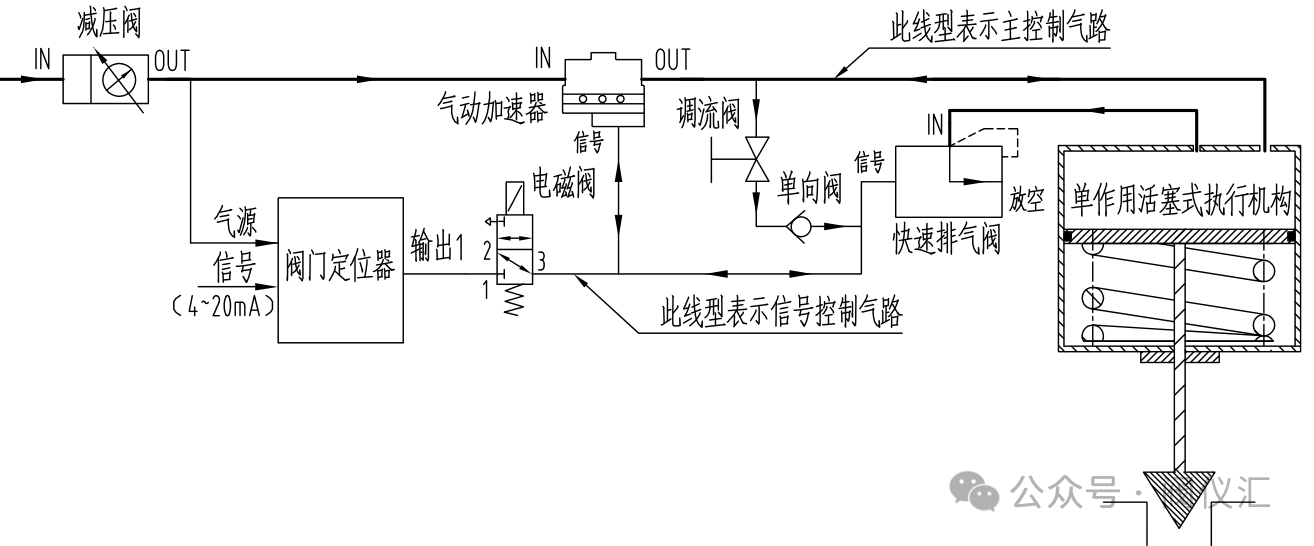

1、气路解析

当电磁阀通电，控制阀进行关闭动作时，定位器输出气源给信号控制气路增加压力，快速排气阀排空口闭合，气动加速器导通给执行机构供气，从而让防喘阀缓慢关闭到指定开度;当电磁阀通电，控制阀进行打开动作时，定位器排气让信号控制气路压力减小，快速排气阀排空口小开度打开气动加速器一起小流量排出执行机构内气体，从而让防喘阀平稳打开到指定开度;当电磁阀断电切换（2 口与3口导通）大流量排空信号控制气路中的压力，使得快速排气阀全开与加速器一起迅速排空执行机构内气体，从而保证防喘阀能够在规定时间内快速打开;气路图中减压阀、气动加速器和快速排气阀需要根据执行机构容积和要求动作时间而具体计算选型。

2、气路附件的作用

减压阀：对仪表气源进行过滤和减压

定位器：接收中控室信号，对控制阀进行开度控制

电磁阀：必须选用直动式电磁阀，实现断电快速打开控制

气动加速器：配合定位器实现阀门快速开度调节

调流阀：控制气流量

单向阀：控制信号气流流向

快速排气阀：实现控制阀快速打开

特别注意：信号控制气路一般选用φ8mm不锈钢管连接，主控制气路一般由执行机构容积和要求动作时间而选用φ10～φ25mm不锈钢管连接。
